一：排烟通风管道做法
1施工技术人员要认真审图，分清不同用途管径采用不同壁厚的不锈钢镀锌钢板制作风管，用料规格应符合施工规范及设计要求gb50243-2002；
2通风工程制作工艺流程：领料→下料→剪切→咬口制作→风管折方→成型法兰下料→打铆钉孔→焊接→打螺栓孔→刷漆铆法兰→翻边→检验→安装；
3法兰制作工程630mm 以上的风管采用角钢法兰连接方式，630mm 以下风管采用插条连接方式，插条四周要求打高分子密封胶。
二∶ 排烟通风管道及部件加工和连接
1法兰焊接要求平整，不大于1mm,对角不大于3mm,边长水大于3mm,铝铆钉孔应不大于130mm,螺栓也应不大于150mm,以上数据都在允许偏差范围内，焊完法兰后先除去焊药再刷防锈漆；
2排烟通风管道加工板材剪切必须进行下料的复核，以免有误，而后按划线形状用机械剪和手工剪进行剪切，下料时应注意留出翻边量，本工程板材采取咬口方式有：联合咬口、立式咬口、咬口后要求平整，直咬口后的板按画好的线在折方机上进行折方、合缝；

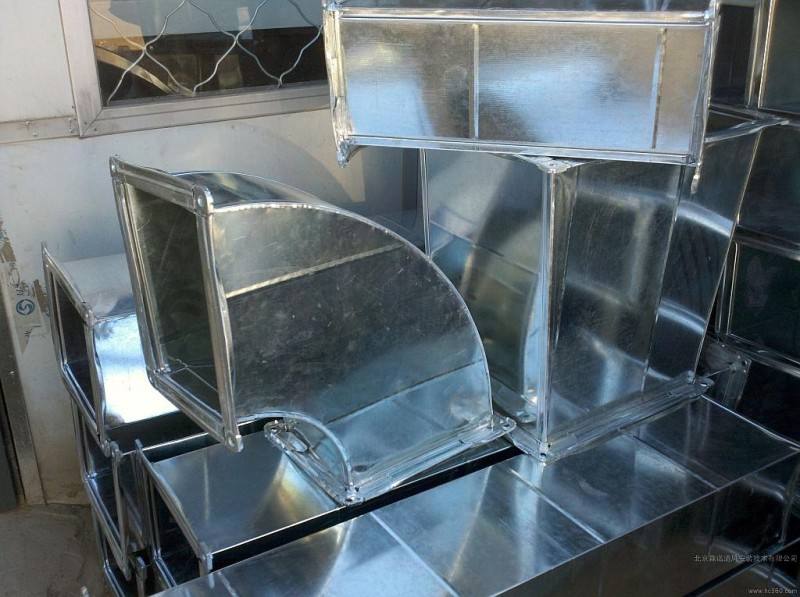

3矩形风管的弯头采用内外弧形制作，当边长大于500mm 时，应在管内设置导流片，导流片的迎风侧边缘应圆滑，其两端与管壁的固定应牢固，同一弯管内导流片的弧长应一致；
4排烟通风管道与法兰连接翻边量应控制6mm~8mm,风管需要铆法兰时，先用固定画尺把翻边线画了，然后法兰套在画出的线位进行钻孔铆接，在铆接前要注意风管及法兰的方整及角度；
5排烟通风管道大边长大于或等于630mm 和保温风管边长大于或等于800mm 时，其管段长于1.2 m以上均采取加固措施，工程采用角钢或角钢框加固，加固部位应取风管长度的中心位置为加固位置。
